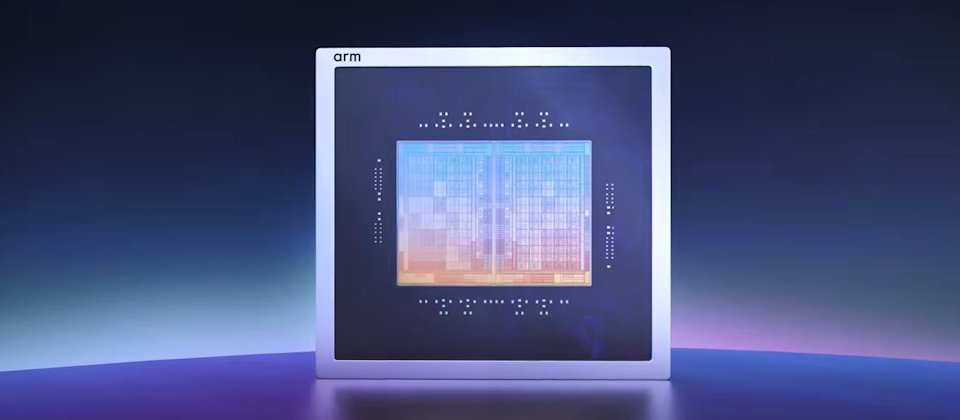

Arm AGI CPU採用Arm Neoverse V3架构,由台积电负责制造。单颗处理器最高搭载136个核心,单核心记忆体频宽达6GB/s,延迟低于100奈秒,并採约300W功耗设计
Arm周二(3/24)发表首款自研数据中心处理器Arm AGI CPU,将业务从既有的IP授权与运算子系统(Compute Subsystems,CSS)进一步延伸至芯片产品层。Arm AGI CPU锁定AI数据中心与代理人式AI应用,由Meta担任主要合作伙伴并参与共同开发,将大规模部署于其AI基础设施。
过去Arm主要提供处理器架构与设计IP,是全球主要的CPU架构供应商之一,其技术广泛应用于智慧型手机、云端数据中心与各类运算设备,并以授权费与权利金为主要收入来源。Arm虽为上市公司,但日本软银(SoftBank)约持有9成股权,控制权高度集中。
Arm执行长Rene Haas表示,随著AI快速改变运算架构,特别是代理人式AI带动长时间运行与大规模任务协调需求,客户开始寻求能更快部署的Arm运算平台,因此公司进一步扩展至量产芯片,提供合作伙伴更多部署选项。
Arm AGI CPU採用Arm Neoverse V3架构,由台积电负责制造。单颗处理器最高搭载136个核心,单核心记忆体频宽达6GB/s,延迟低于100奈秒,并採约300W功耗设计。系统支援高密度机架部署,在气冷配置下每机架可达8,160核心,液冷则可扩展至45,000核心以上。Arm表示,该处理器在机架层级的效能可达传统x86架构的2倍,并有助提升AI数据中心的运算密度与加速器利用率。
从技术角度来看,外界普遍认为Arm AGI CPU的设计重点不在单颗处理器效能,而是强调“机架层级”的运算效率与密度。其透过高记忆体频宽与较高的每执行绪效能,提升整体运算利用率,特别适合长时间运行且高度平行的代理人式AI工作负载。
它的主要竞争对手仍是Intel与AMD的x86数据中心CPU,也会与其他云端业者基于Arm架构设计的处理器竞争,例如AWS、Nvidia与微软等业者自行研发的CPU。
Meta在此案中担任主要合作伙伴与共同开发者。Meta表示,双方将共同开发多个世代的CPU,并将Arm AGI CPU整合至其自有芯片布局中,与自研的MTIA加速器搭配运作。Meta基础设施负责人Santosh Janardhan指出,随著AI工作负载快速成长,传统CPU已难以满足需求,因此需透过客制化芯片提升数据中心的运算密度与整体效能。
此次的行动被视为是Arm历年来最重大的策略延伸之一,不仅首次跨入芯片产品市场,也开始与过去的客户形成竞合关係。市场分析认为,Arm此举在于切入规模上看千亿美元的数据中心CPU市场,以在AI基础设施快速成长的浪潮中,扩大其收入来源与影响力。另一方面,这也意味著Arm需承担更高的资本投入与营运风险,亦有可能影响Arm与既有客户的长期合作关係。
