TB67S109AFNAG 是一款由 东芝Toshiba 开发的两相双极步进电机驱动器 ，采用 BiCD工艺 设计，最高额定值为50V/4.0A。
该产品内置PWM斩波器，支持多种步进操作模式，包括全步、半步、1/4步、1/8步、1/16步和1/32步分辨率，适用于各种精度需求。
与我司合作的工程师客户不断寻求稳健、高效且精确的元件来提升他们的产品设计。东芝的TB67S109AFNAG步进电机驱动IC具备这些优点，是从工业机械到消费电子等广泛应用的理想选择。本文将深入探讨TB67S109AFNAG的特性、优势和应用。

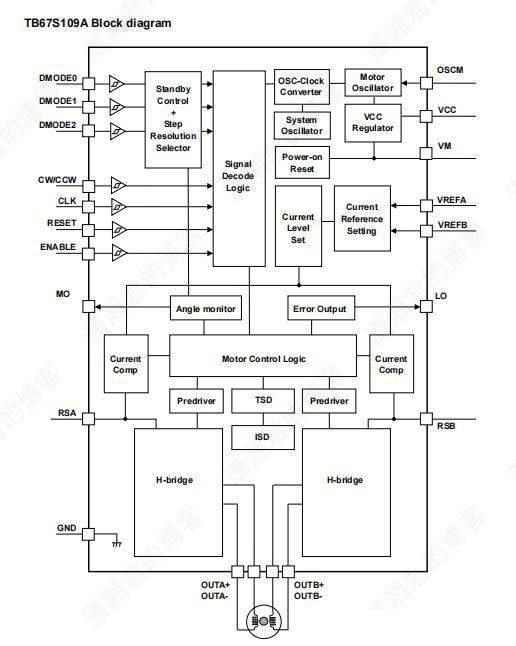

主要特性
- PWM控制恒流驱动：确保电机平稳运行和电流精确控制，最大限度减少功耗.
- 多种步进操作：支持全步、半步、1/4步、1/8步、1/16步和1/32步分辨率，满足各种精度需求.
- 低导通电阻MOSFET输出级：高侧和低侧MOSFET的总导通电阻为0.49Ω（典型值），提高效率并减少热量生成.
- 先进的动态混合衰减（ADMD）：这种创新机制优化电机电流控制，提高性能并降低噪音.
- 全面的错误检测：内置过热关断（TSD）、过流关断（ISD）和上电复位（POR）电路，通过防止过热、电流过大或电源循环不当导致的损坏，增强了可靠性.
- 可定制的斩波频率：通过外部电阻和电容微调电机的斩波频率，提供灵活性以匹配特定应用需求.
- 内置VCC稳压器：为内部电路提供稳定电压，确保一致性能.
应用场景
TB67S109AFNAG在需要精确电机控制的各种应用中表现出色，以下是一些应用场景：
- 多功能打印机：自动文档进纸器、扫描仪、送纸器等.
- 3D打印机：IC的高分辨率步进和PWM控制确保了平稳且精确的定位，这是高质量3D打印所必需的.
- 工业自动化：机器人和自动化系统中的可靠电机控制提高了生产力和精度
- 消费电子：数码相机和家用电器等设备受益于TB67S109AFNAG提供的高效且安静的电机操作
- 其他：坐浴盆马桶座、冷气机、吸尘器和机器人吸尘器等
设计注意事项
在将TB67S109AFNAG集成到设计中时，几个考虑因素确保最佳性能：

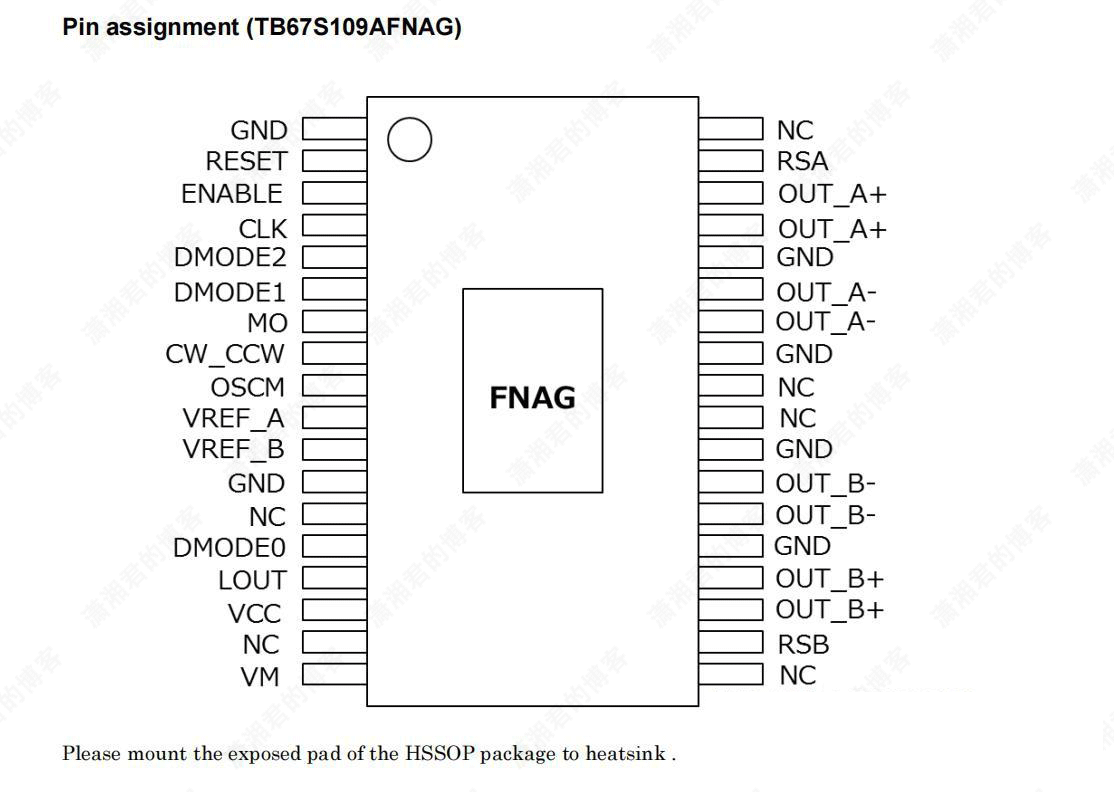

- 热管理：适当的散热非常重要。确保HSSOP封装的暴露焊盘安装到散热片上.
- 接地和布局：所有接地线应在焊盘上运行并在外部单点终止。注意输出、VDD（VM）和GND走线的布局，以避免短路.
- 正确布线：正确布线电源引脚（VM、RS、OUT、GND）和逻辑输入引脚对于防止操作错误和潜在损坏至关重要.
选型优势
从工程师的角度来看，TB67S109AFNAG提供了几个优势：
- 高效性：低导通电阻和ADMD技术显著减少了功率损耗和热量，使得设计更紧凑高效.
- 灵活性：广泛的步进分辨率和可定制的斩波频率允许精确控制，适应特定应用需求
- 可靠性：强大的错误检测和保护功能确保长期可靠性，减少维护需求和停机时间
东芝的TB67S109AFNAG是一款多功能、高效且可靠的步进电机驱动IC，能够满足现代工程应用的多样需求。无论您是在开发工业自动化系统、消费电子产品还是任何需要精确电机控制的应用，TB67S109AFNAG都提供了强大而灵活的解决方案。通过利用其先进特性并遵循最佳实践进行实施，您可以提升设计的性能、效率和可靠性。
