AIC SB201-TU 2U 24 托架 NVMe 存储服务器评测

2025年5月27日 18点热度 0人点赞 0条评论

AIC SB201 TU 正面

今天，我们将看看我们最近看到的更有趣的 2U 服务器平台之一，AIC SB201-TU。该服务器具有 24 个 PCIe Gen4 NVMe 托架，使其成为目前最密集的解决方案之一。应该激起读者兴趣的是设计的简单性以及 AIC 如何构建这个系统。说到这里，我们来看看硬件。

AIC SB201-TU 2U 外部硬件概述

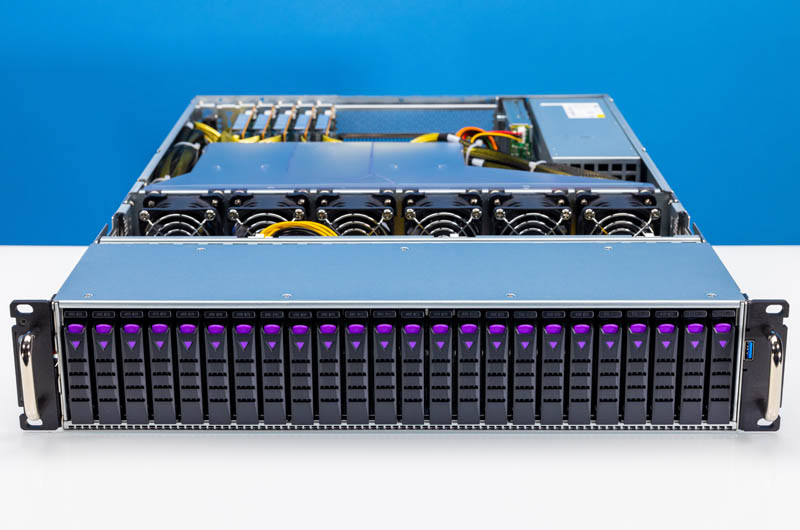

系统本身是一个 2U 服务器。AIC 使用紫色驱动器托盘来表示其 NVMe 存储。服务器正面的 24 个 2.5 英寸 NVMe 托架确实是该服务器的关键功能，因为这是一个以存储为中心的平台。

AIC SB201 TU 正面

2.5 英寸托架无需工具，因此与使用四个螺钉固定驱动器的老一代系统相比，此类系统更易于维修。

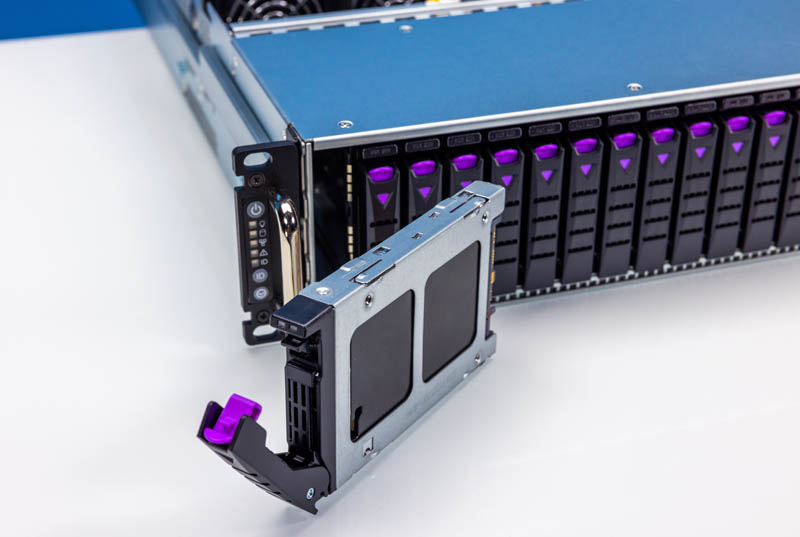

铠侠CD6 免工具热插拔托盘

非常感谢铠侠提供的一些 CD6/ CM6 驱动器，我们用它来测试这个服务器。

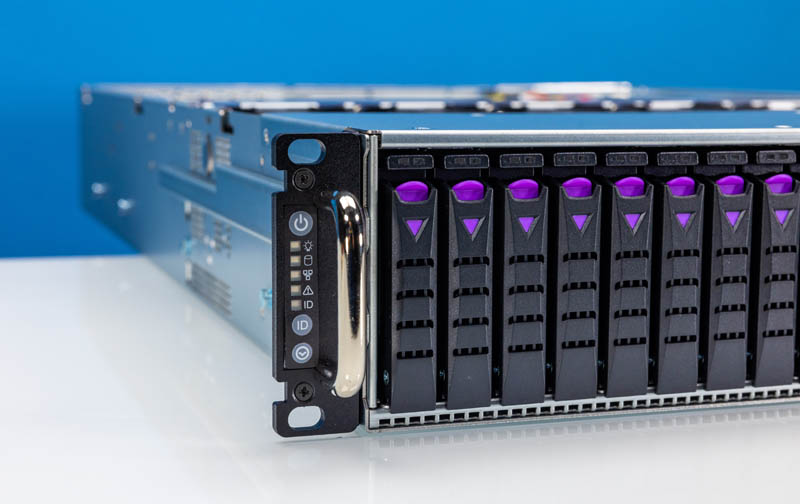

在机箱的左侧，我们有 LED 状态灯和电源按钮等标准功能。

AIC SB201 TU 状态 LED

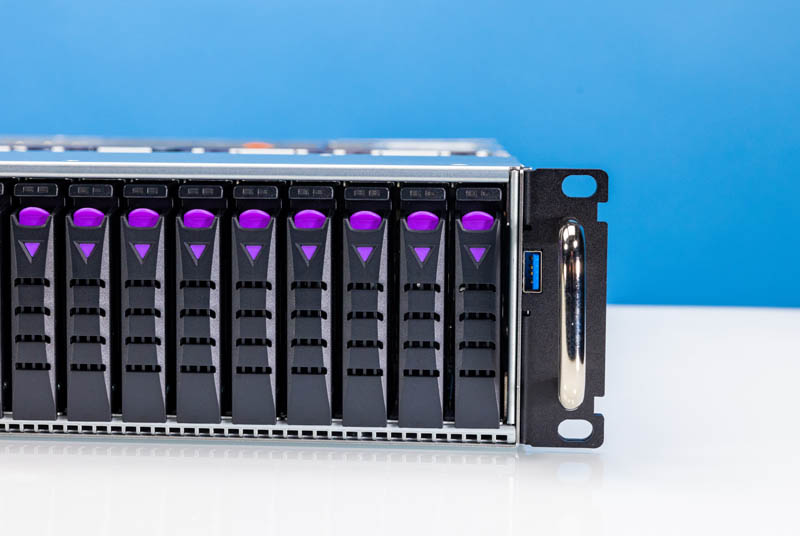

在机箱的右侧，您可能会看到起初看起来很平凡的东西。位于机箱侧面的 USB Type-A 端口是我们在 STH 上看到的更有趣的设计之一。

AIC SB201 TU 前置 USB 1

该 USB 3 端口需要连接到主板。同时，机箱的整个前部专用于 2.5 英寸驱动器和冷却，因此布线并不简单。AIC 的解决方案：在机箱外的通道中布线一根长 USB 电缆。

AIC SB201 TU 正面 USB 侧

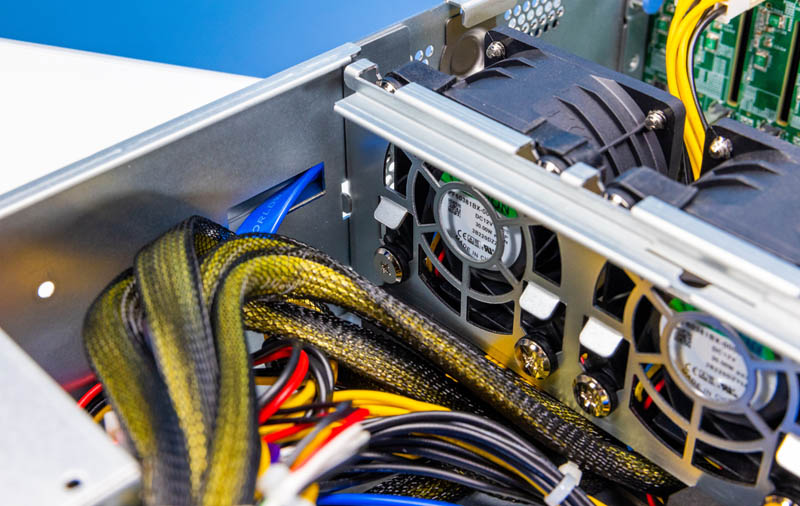

这是在 CPU 区域和机箱侧面的通道之间转换的蓝色 USB 电缆。这是这些小功能之一，但显示了一些简单的工程设计。

AIC SB201 TU 前置 USB 内部布线

在机箱的背面，我们有电源、2.5 英寸引导驱动器托架、后部 IO，然后是一些 I/O 扩展槽。

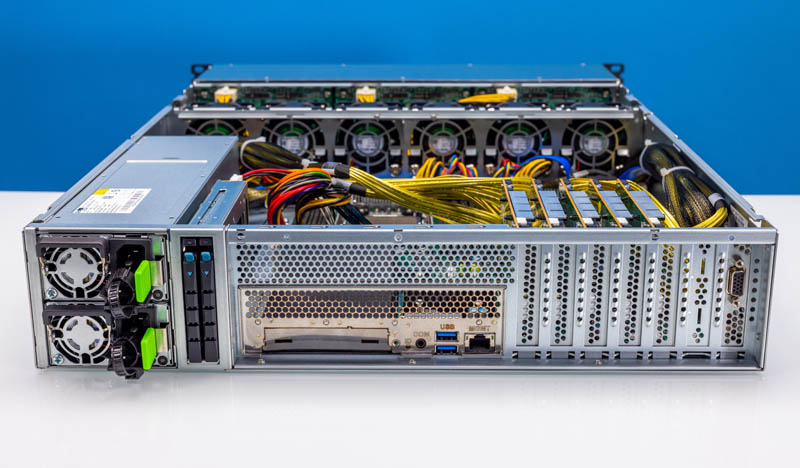

AIC SB201 TU Rear AIC SB201 TU 后

冗余 1.2kW 80Plus Platinum 电源为系统供电。如果想使用更高功率的 CPU 和 SSD，那么可能值得考虑更高功率的解决方案。

AIC SB201 TU AC Bel 1.2kW 80Plus 白金电源

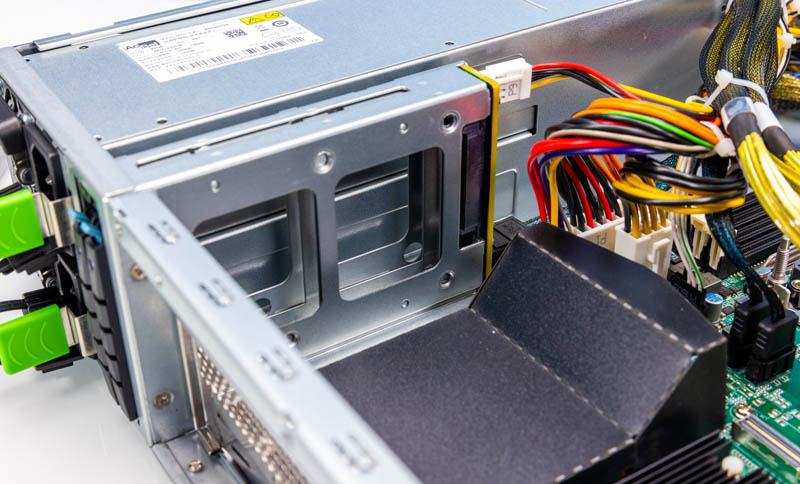

背面的两个启动驱动器托架用于超薄的 7 毫米 SATA 2.5 英寸驱动器。这是两者的笼子。

AIC SB201 TU 双后 SATA 护套

该区域旁边是后部 I/O。该部分的顶部是气流通道。底部是后面的 I/O 区域，这有点不同。有两个 USB 端口和一个 IPMI 管理端口。还有一个 COM 端口。这里没有的东西是板载网络。相反，网络由 OCP NIC 3.0 插槽提供。

AIC SB201 TU 后置 IO

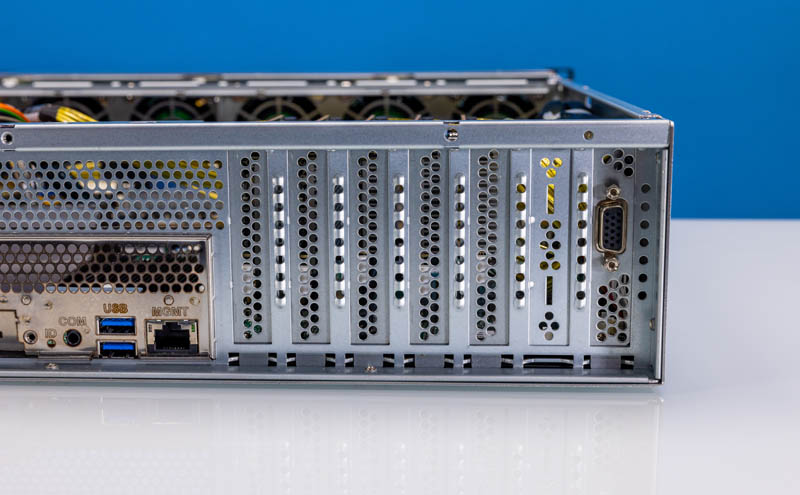

如果您正在寻找 VGA 端口，那就一直位于背面的右侧。

AIC SB201 TU 扩展槽和 VGA

看起来似乎有许多低调的插槽可用。在这个服务器中，它们都被填充了，正如我们将在内部概述中看到的那样。

接下来，让我们看看系统内部。

AIC SB201-TU 2U 内部硬件概述

这是服务器的内部视图。可以看到，我们前面有存储，然后是存储背板、风扇、CPU 和内存，然后是 I/O 扩展。

AIC SB201 TU 内部概述

驱动器背板专为 NVMe 或 SAS/SATA 而设计。我们的系统配置为 24 个 NVMe 存储，因此所有 12 个连接器都是 PCIe Gen4 x4。

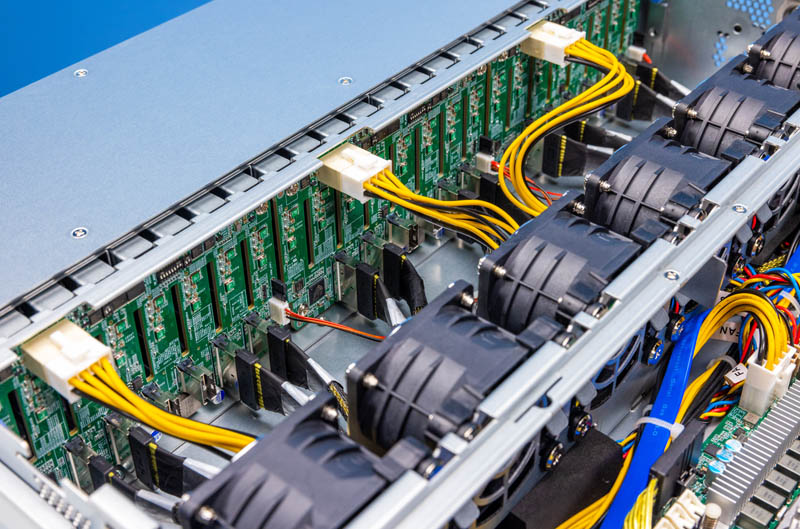

AIC SB201 TU 背板 1

驱动器背板也有相当大的插槽，用于驱动器之间和系统其余部分的气流。

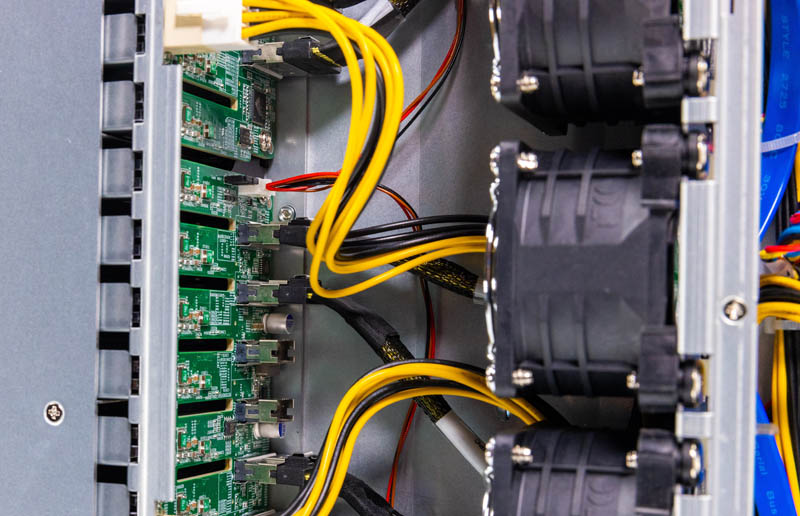

AIC SB201 TU 背板 2

以下是六位粉丝。这些不在热插拔托架中，但对于 24 盘位机箱来说，这是大量的冷却。

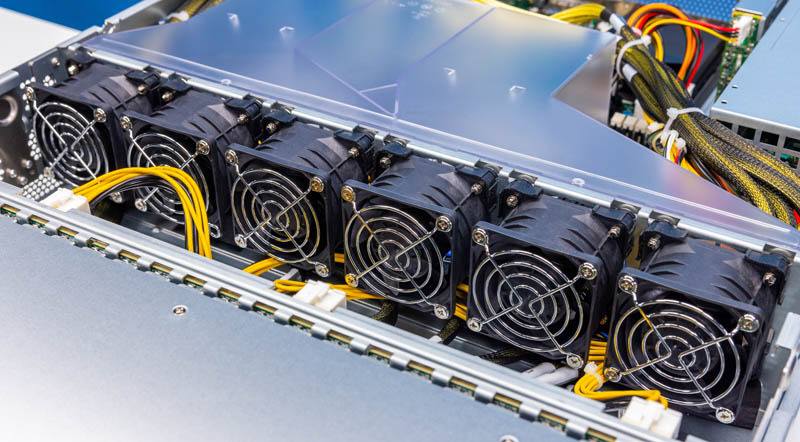

AIC SB201 TU 风扇

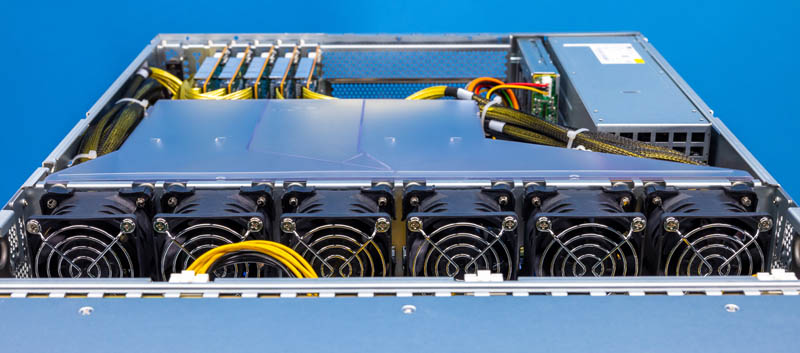

气流导向器是一个易于安装和拆卸的硬塑料装置。

AIC SB201 TU 顶部气流指南

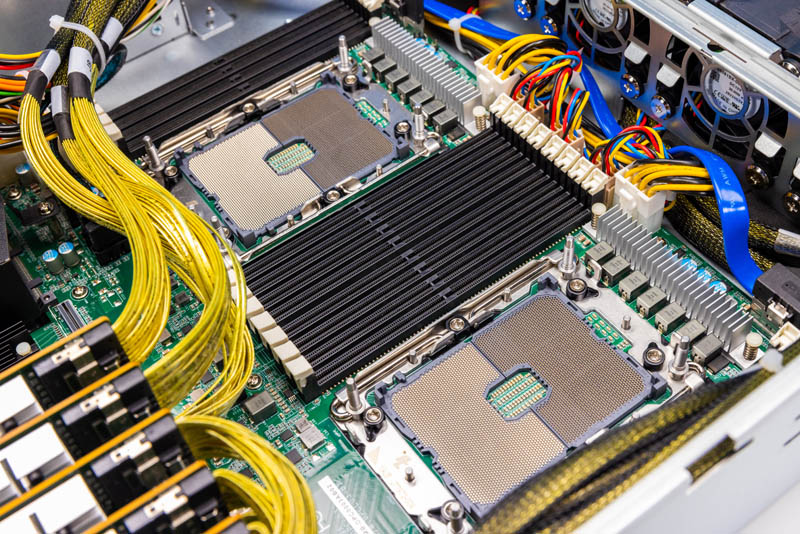

该气流指南用于冷却两个 LGA4189 插槽。这些适用于 Ice Lake 第 3 代英特尔至强可扩展 CPU。

AIC SB201 TU CPU 插槽

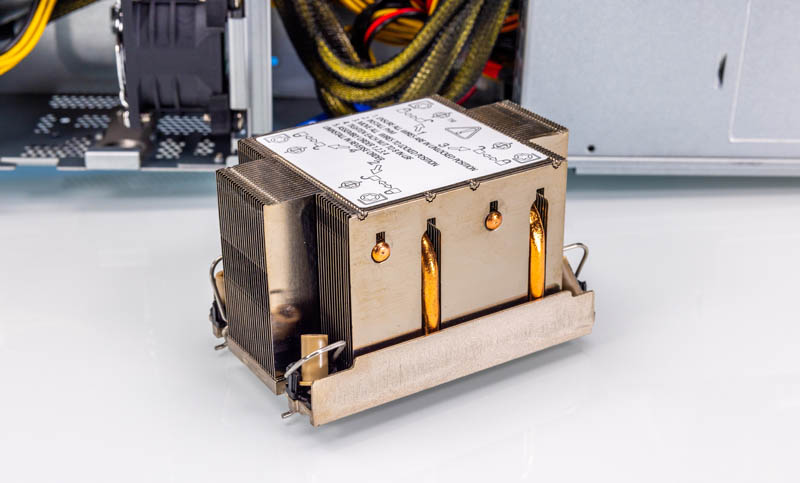

这是服务器随附的 CPU 的 2U 散热器的照片。主板支持高达 270W 的 TDP CPU，但基本配置为 165W TDP CPU。当我们尝试使用 Xeon Platinum 8368 CPU 时，我们意识到了这一点。NVMe 存储服务器不需要这些，英特尔有很多 165W 或以下的 SKU。

AIC SB201 TU 散热器

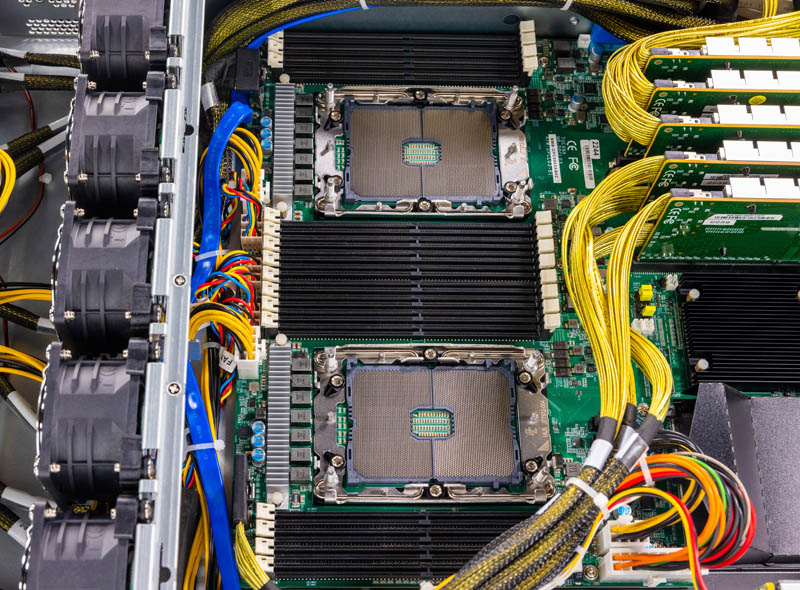

说到下面，考虑到所有的布线，为每个插槽拍摄 8 个 DDR4-3200 和总共 16 个 DIMM 的照片是具有挑战性的。AIC 还有另一个版本的主板，每个通道有 2 个 DIMM，但这需要一个专有的主板。

AIC SB201 TU CPU 插槽和内存

在 CPU 和内存的背后，我们有 OCP NIC 3.0 插槽等功能，它是主要的网络插槽。

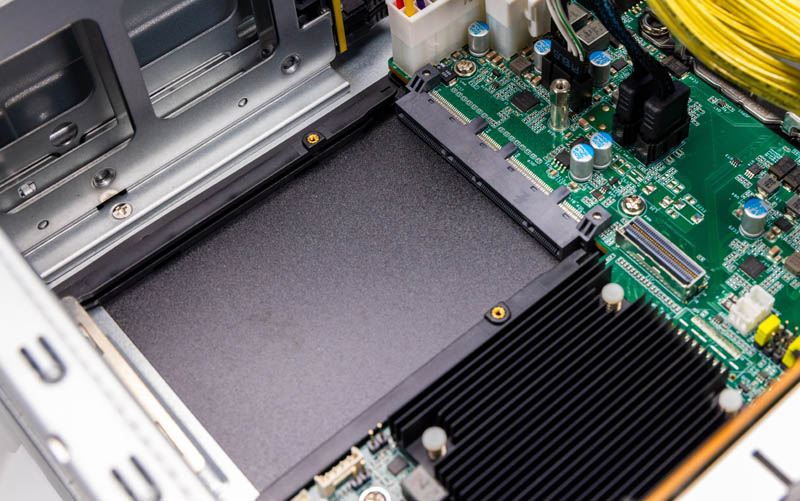

AIC SB201 TU OCP NIC 3.0

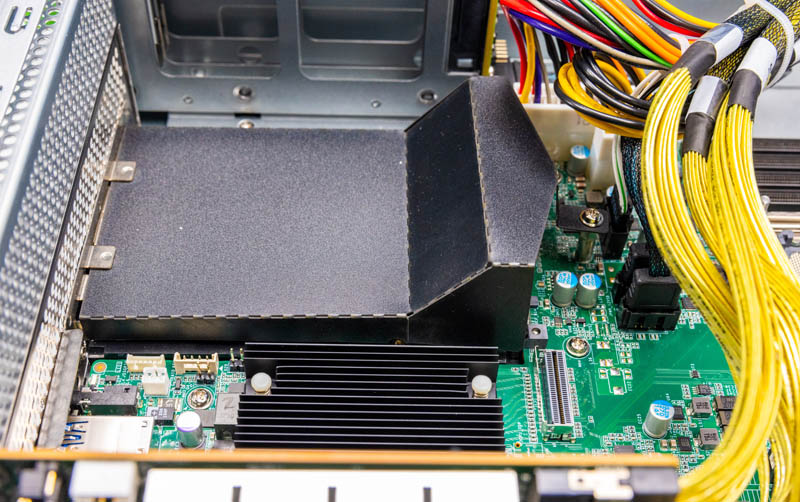

OCP NIC 3.0 插槽有一个气流指南，我们对此又爱又恨。它很有效，但安装起来比硬塑料 CPU 气流指南要难得多。然后五次中的一次它完美地弹出到位。也许只有我们，但这感觉像是可以改进的地方。

AIC SB201 TU OCP NIC 气流指南

OCP NIC 3.0 插槽旁边是 Lewisburg PCH。这是 Intel C621A PCH。

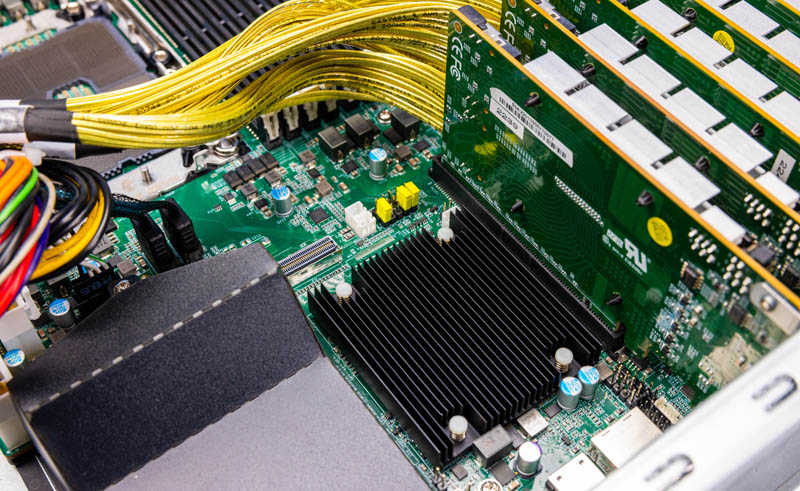

AIC SB201 TU 刘易斯堡 PCH 区域

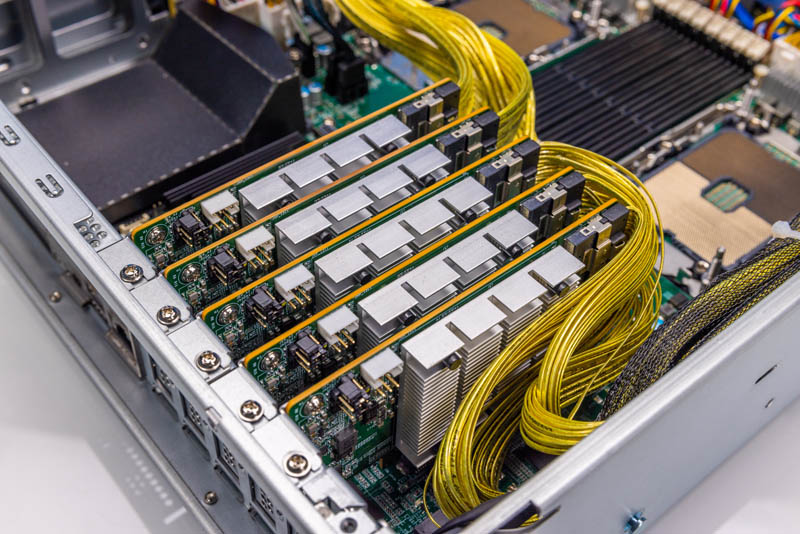

然后是 PCIe 重定时器。有三个 x16 重定时器和两个 x8 重定时器。这些是确保 PCIe 插槽和前 2.5 英寸 NVMe 托架之间的信号完整性所必需的。从主板前部出发的较短运行不需要重定时器，但这是我们在 PCIe Gen4 一代中开始看到更多的东西。在 PCIe Gen5 一代中，我们将看到更多的重定时器。

适用于 NVMe 的 AIC SB201 TU PCIe Gen4 重定时器卡

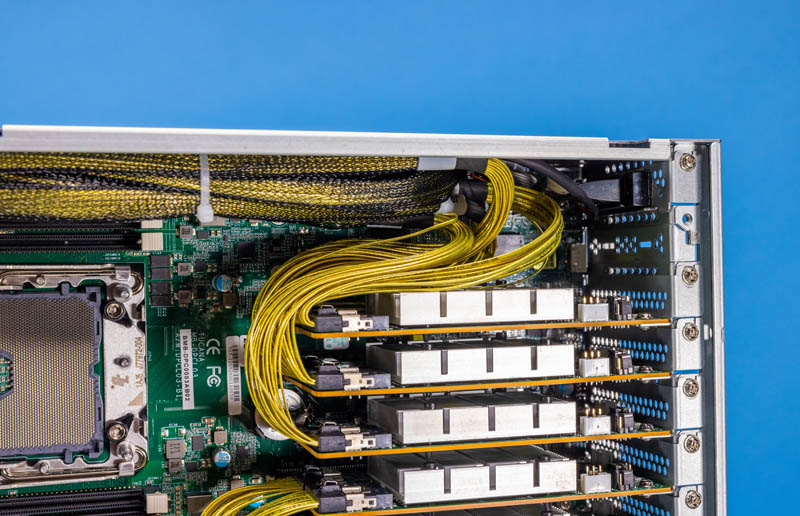

我们没有拍照的地方，只是因为我们不想打扰电缆，那就是一对 M.2 插槽。在这束电缆下面，我们有两个 PCIe Gen3 x2 M.2 插槽，用于额外的存储空间。

M.2 区域上的 AIC SB201 TU 电缆

接下来，让我们来看看系统的框图。

AIC SB201-TU 2U 框图

AIC 为此服务器提供了一个很棒的框图：

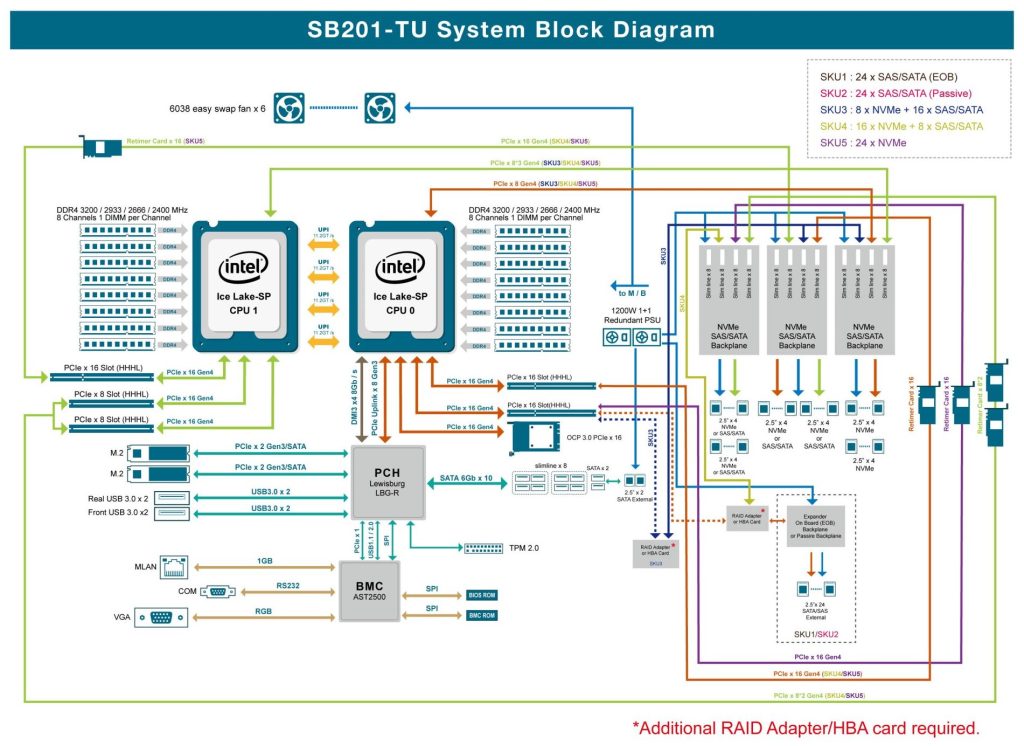

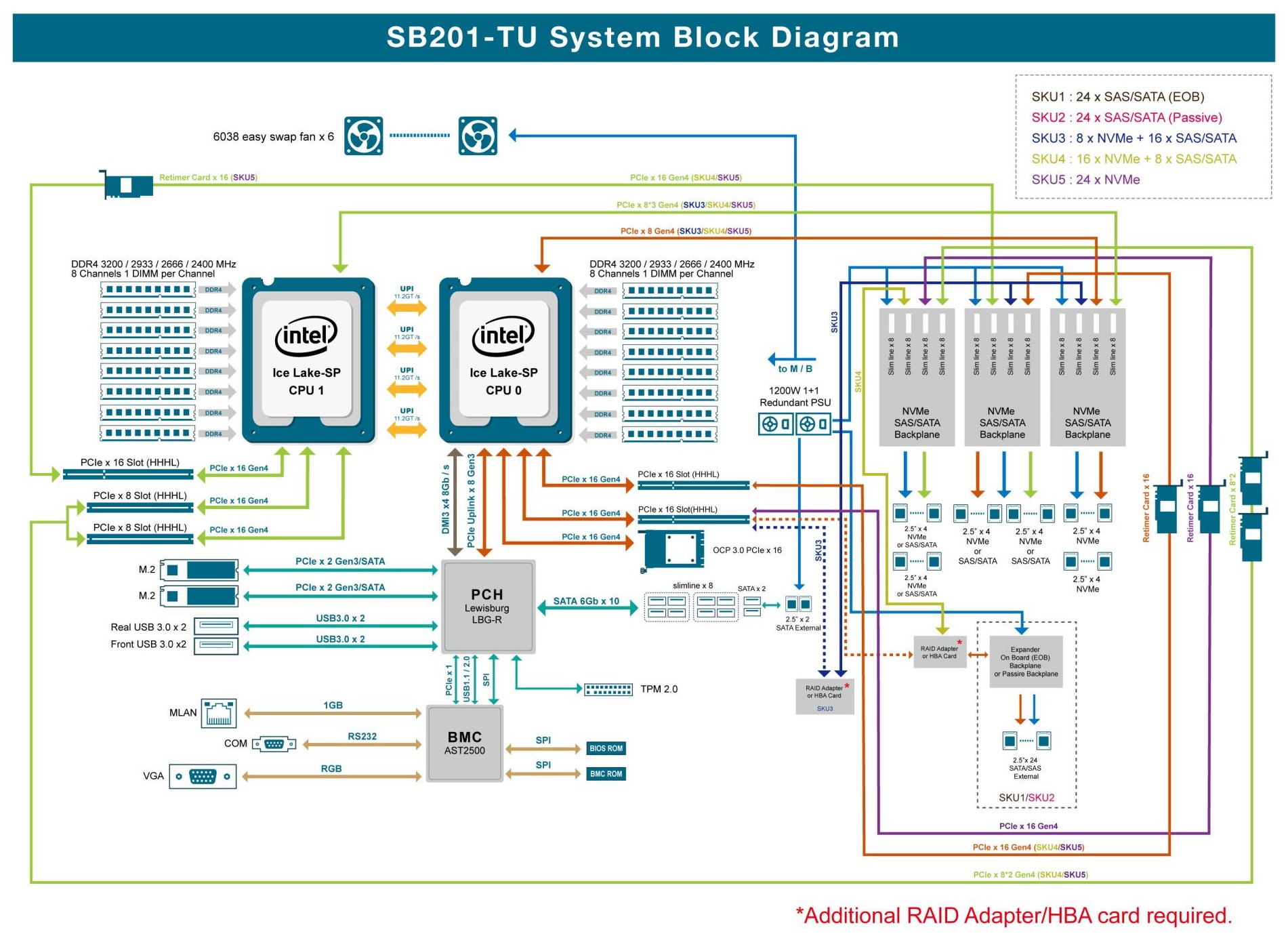

AIC SB201 TU 框图

这可能是我们见过的最有趣的平台之一。AIC 有许多不同的存储选项，并在此图上描绘了五种不同的 SKU 存储配置。我们正在为那些想知道的人审查 SKU5。

该系统使用 96 个 PCIe Gen4 通道，仅用于前置 NVMe 存储，因此框图很快就会变得复杂。

AIC SB201-TU 性能

考虑到我们希望保持在 AIC 的 165W TDP CPU 建议范围内，这是一个有点不同的系统。因此，我们只能使用两个 Intel Xeon Silver 4316 CPU 进行测试。我们已经使用 Xeon Platinum 和 Gold CPU 完成了大部分 Ice Lake 测试，因此我们可供选择的 CPU 集有限。

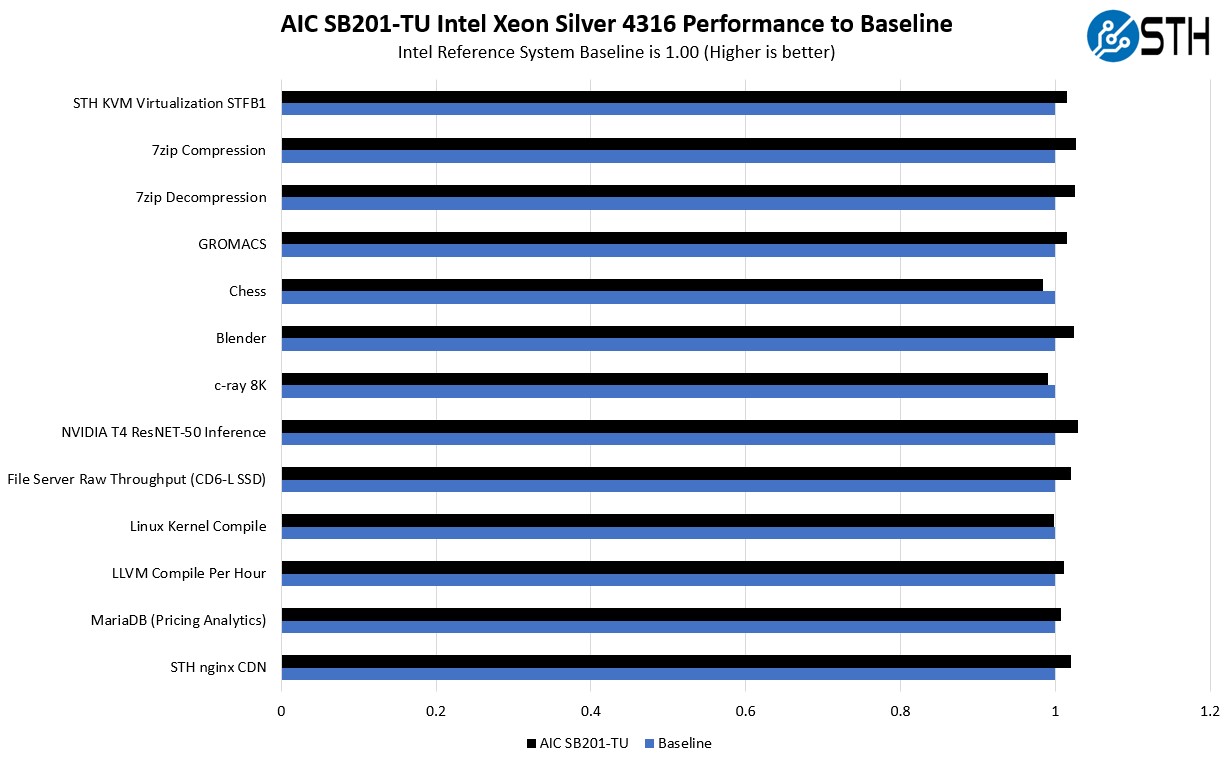

AIC SB201 TU Intel Xeon Silver 4316 性能达到基准

尽管如此，还是有一些可变性，但 Intel Xeon Silver 4316 在这个机箱中表现得相当不错。

下一个问题是 SSD 在此机箱中与我们的第 3 代英特尔参考平台相比如何。

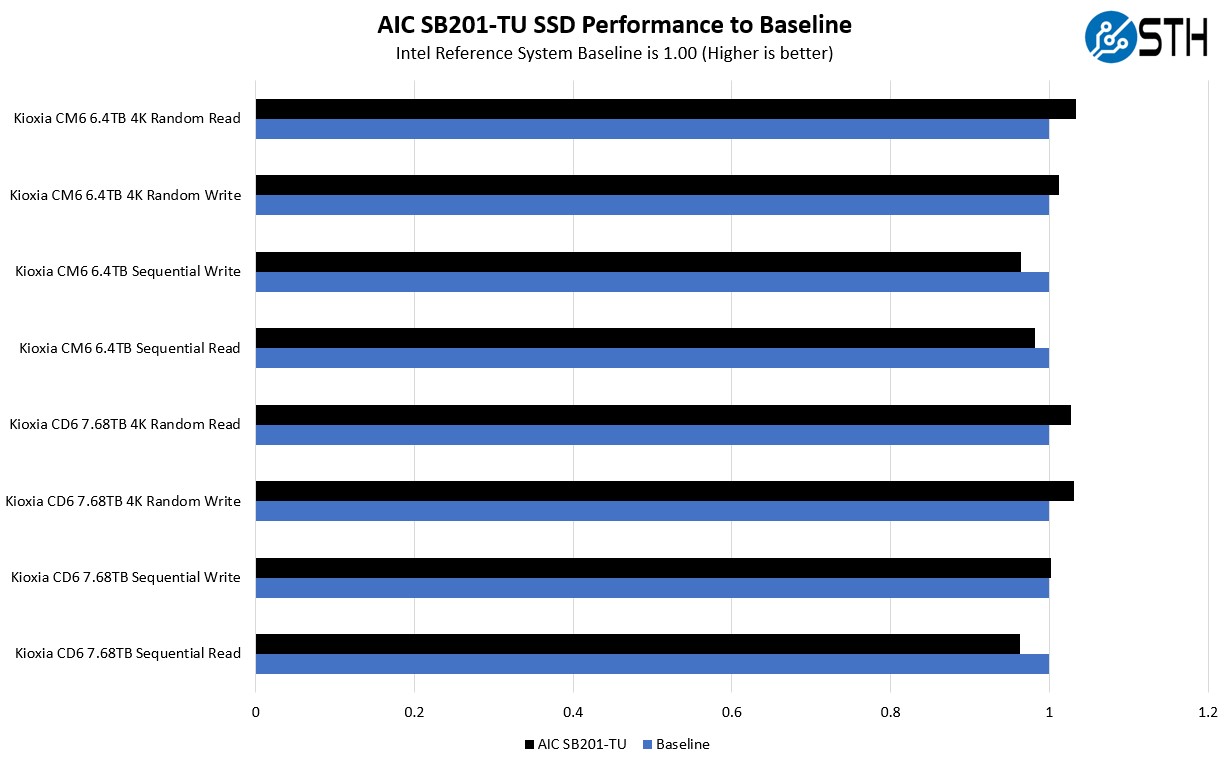

AIC SB201 TU 铠侠 CD6 和 CM6 SSD 性能达到基线

总的来说，这大约是我们的预期。有一点可变性，但我们在 +/- 5% 以内。

然后是下一个外观，在文件服务器配置中通过网络运行。我们在 AIC Ubuntu 环境中安装了一张 NVIDIA ConnectX-5 OCP NIC 3.0 卡，然后通过 Arista DCS-7060CX-32S 32x 100GbE 交换机连接了四个客户端。然后，我们为每个客户端创建驱动器集，并了解从每个驱动器集中提取数据的速度有多快。

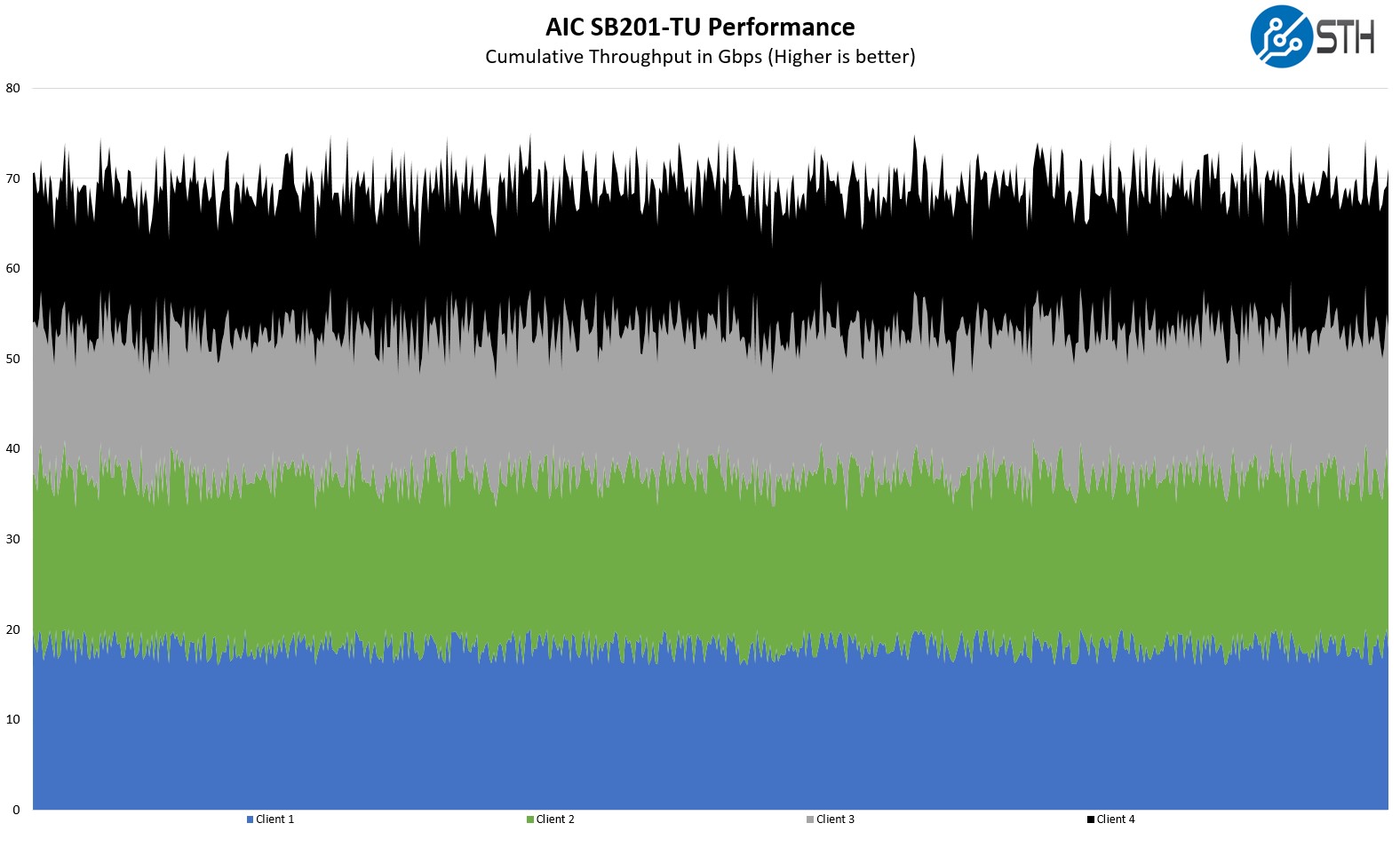

AIC SB201 TU 4 客户端性能

客户端都是 64 核 Milan 代节点，但我们在运行顺序工作负载时看到了一些非常有趣的东西。当然有高峰和低谷，但似乎客户端访问的 6 个驱动器集中有 2 个的性能明显降低了 ~1-2Gbps。当我们访问 CPU1 上的驱动器时，我们意识到了这种情况。OCP NIC 3.0 插槽位于 CPU0 上，Xeon Silver CPU 的内存速度较低，UPI 速度也较低。尽管如此，要充分利用此配置，还有很多调整工作要做，一个简单的步骤是使用我们没有的高端 165W TDP CPU。

接下来，让我们来看看功耗。

AIC SB201-TU 功耗

该系统配有两个 80Plus Platinum 1.2kW 电源。这些电源将在 100-127V 范围内仅提供 800W，但在 200-240V 时提供全功率。

AIC SB201 TU AC Bel 1.2kW 80Plus 白金电源

使用英特尔至强银牌 4316 CPU，我们的空闲功率为 185W，但当我们同时使用所有 24 个 SSD 时，我们的功率高达 722W。Xeon Silver 4316 仅以 DDR4-2666 的速度运行 DDR4，它们的 TDP 比系统的 165W 目标低 15W。此外，还可以添加更多组件和更热的驱动器。综上所述，在 100-127V 时，PSU 的 800W 感觉有点紧张。在 200-240V 的功率下，您可以使用全部 1.2kW，这感觉像是更好的余量。我们的建议是，如果您正在寻找更高性能的 NVMe 服务器，请购买更高端的 CPU，并确保您在 200-240V 上运行，以便您可以获得 PSU 的全部功率输出。

STH 服务器蜘蛛：AIC SB201-TU

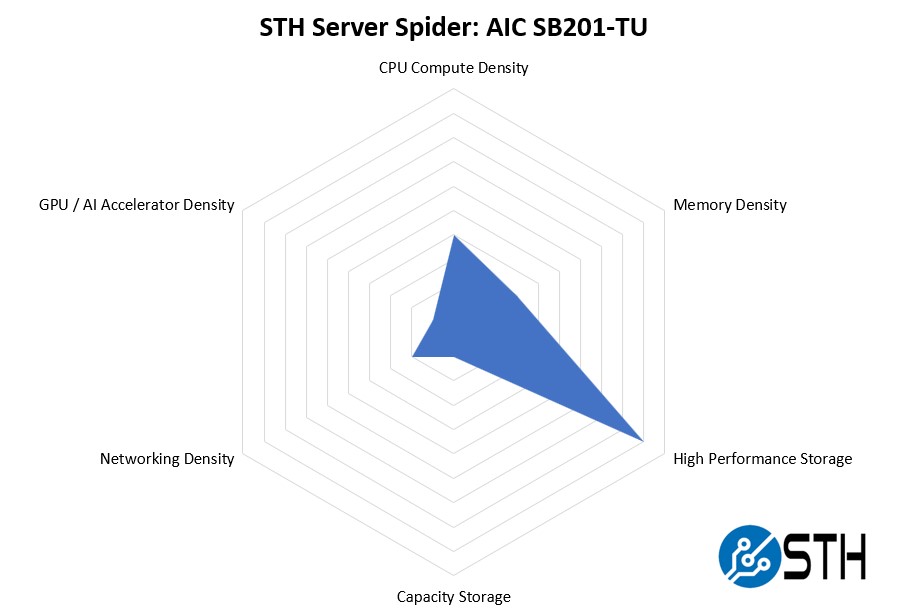

在 2018 年下半年，我们引入了 STH 服务器爬虫作为服务器系统能力所在位置的快速参考。我们的目标是开始快速直观地描述服务器所针对的参数类型。

STH 服务器蜘蛛 AIC SB201 TU

AIC 有一个非常专注的配置，我们对其进行了测试。它最大限度地提高了 NVMe 存储，但有成本。联网被降级到单个 OCP NIC 3.0 插槽。没有用于 AI 加速器或 GPU 的额外插槽。这是一个非常注重存储的配置。

在许多情况下，AIC 正在为其他公司（如存储供应商）制作这样的平台，以用作他们的设备。与许多专注于灵活性的公司不同，此 SKU 的重点是专注于添加大量 NVMe 存储。但是，我们会注意到，该平台具有其他配置，这些配置具有不同的前端存储，因此具有更多的可扩展性和自定义选项。

最后的话

有时，您只需要将大量 NVMe SSD 放入机架中，并且您不希望它们通过扩展器。这正是 AIC 针对这款 AIC SB201-TU 服务器（SKU5）的目标。

AIC SB201 TU 正面

我们欣赏的是，每年拆除数十台服务器，AIC 对这项任务的投入程度，没有多余的功能。该服务器中使用的主板是 AIC 的 Tucana，用于该公司的许多其他服务器。使用该通用平台有助于增加容量。在服务器行业，更高的容量通常意味着更好的质量，因为具有不同配置的平台上有更多的用户。然后，AIC 专注于最大化功能，例如使用重定时器将 PCIe 通道从插槽拉到前面板。这是一个简单的设计，但许多供应商都远离了它。

适用于 NVMe 的 AIC SB201 TU PCIe Gen4 重定时器卡

如果您正在考虑 3.5 英寸容量的存储，那么 SB201-TU 可能不适合您。相反，像这样的 AIC SB407-TU 60 盘位存储服务器将是有意义的。
