Ingrasys ES2000:适用于铠侠的EM6 NVMe-oF SSD以太网固态硬盘

在 SC21展会上，我们的主编 Patrick 能够看到 STH 多年来一直在跟踪的更新系统。Ingrasys ES2000 是 NVMe-oF 机箱的最新发展。这些系统利用基于以太网的 SSD，例如我们最近介绍的铠侠 EM6 25GbE NVMe-oF SSD。

Ingrasys ES2000:适用于铠侠的EM6 NVMe-oF SSD以太网固态硬盘

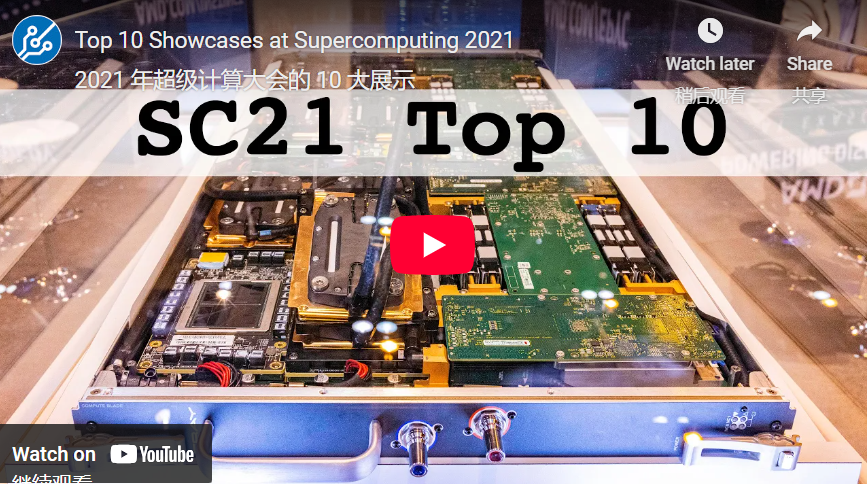

首先，您可能已经在 SC21展览的 10 大展示视频中看到了这一点。您可以在 05：08 看到更多关于 Kioxia EM6 NVMe-oF SSD 和 Ingrasys 系统的信息：

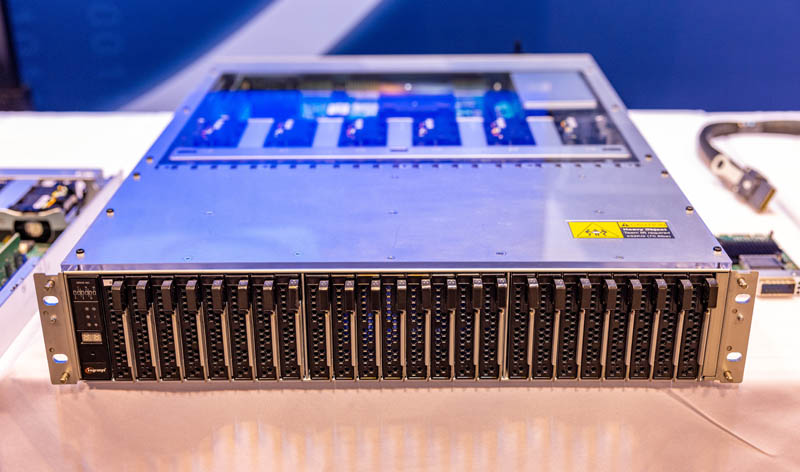

机箱的前部是一个 24 盘位解决方案，与大多数服务器相比，它带有一些更重的负载杠杆闩锁。

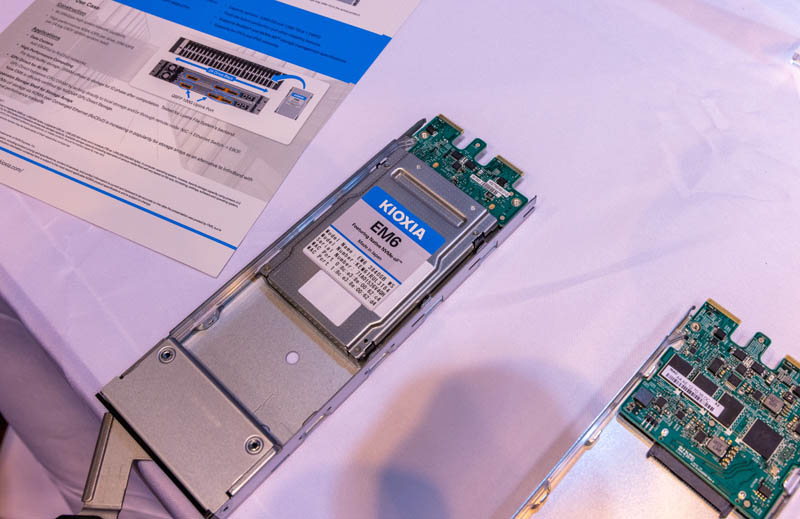

驱动器通过热插拔背板插入机箱。这里真正有趣的是，该连接使用了 EDSFF 连接器。这是托盘中的 Kioxia EM6 驱动器。

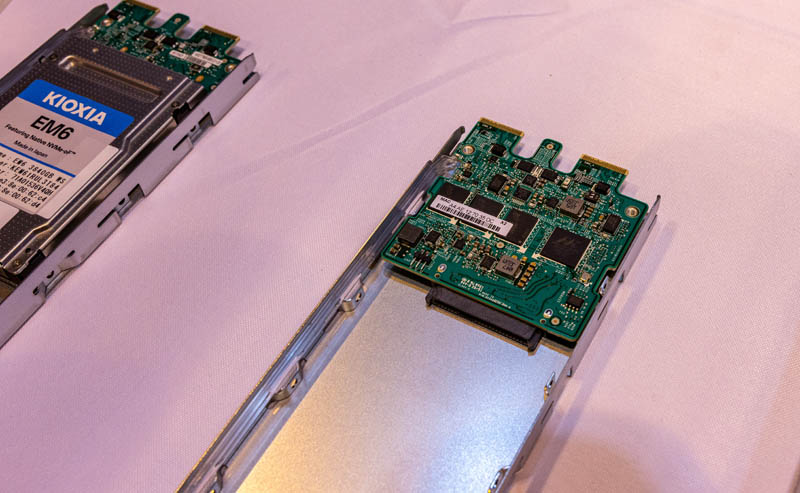

这些托盘如此深的原因之一是可以使用中介层/适配器。这利用了 Marvell 控制器（从外观上看是 88SN3400）并将其转换为 NVMe-oF SSD，以 25GbE 作为输出。这个适配器卡还具有板载 DRAM，这本身就很有趣。

在驱动器后面，我们有两个控制器节点。一个控制器节点连接到两个 EDSFF 连接器之一，为驱动器提供双 25GbE 路径。

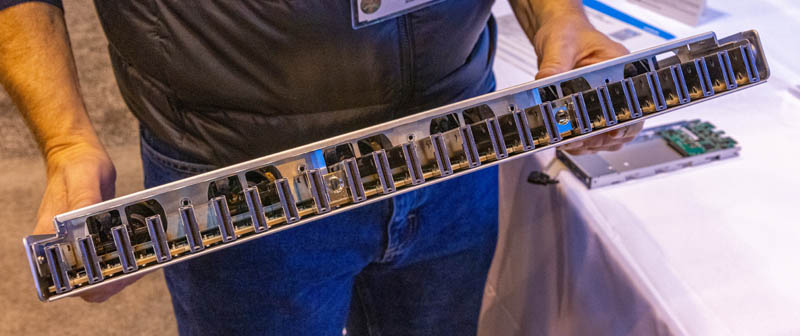

以下是带有一排 EDSFF 连接器的控制器背板示例。您可以在此处阅读有关 E1 和 E3 EDSFF 外形尺寸的更多信息。这种设计允许 Ingrasys 在同一机箱中处理 NVMe-oF 以及 E1 和 E3 SSD。

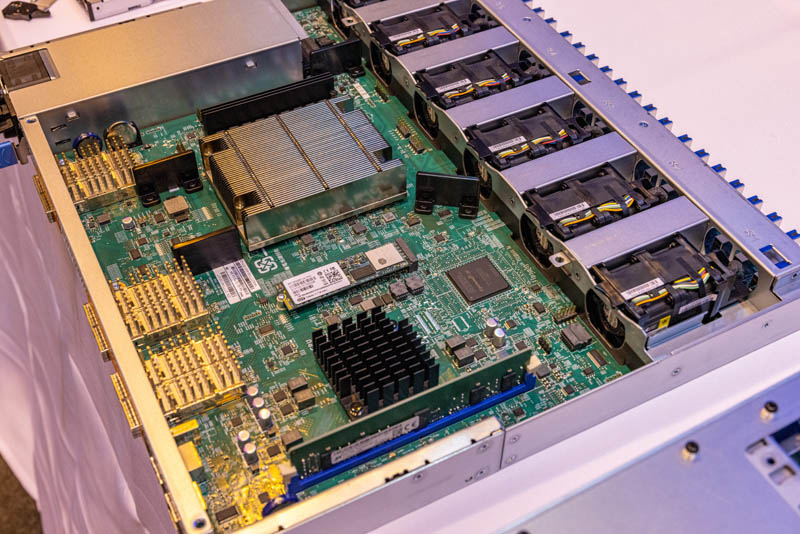

下面是控制器节点。大芯片是运行 SONiC 的 Marvell 98EX5630 以太网交换机。小散热器是 Intel Atom C3538 CPU，带有 M.2 SSD 和 8GB DRAM。

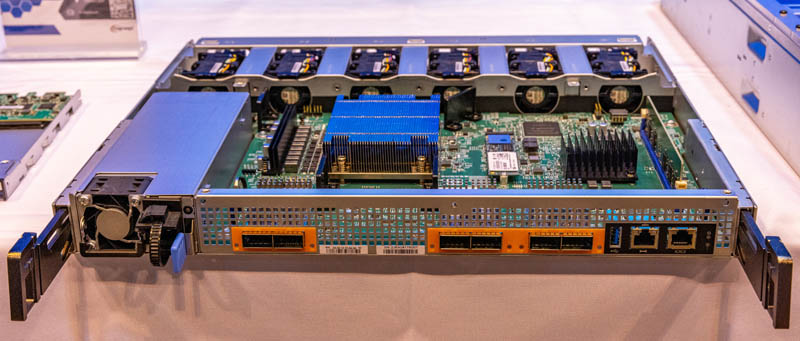

每个控制器节点的背面有 6 个端口。这是为了让用户可以使用现有的 100GbE 基础设施。机箱后部的 6 个 100GbE = 600Gbps。每个驱动器 25GbE * 24 个驱动器 = 600Gbps，提供 1：1 的比率。这也是为 200GbE 未来设计的。

机箱支持其中两个节点，每个驱动器路径都指向两个不同的交换机节点，每个节点有六个上行链路端口来访问网络。然后，我们的想法是，服务器可以挂载 NVMe-oF 并直接使用驱动器，而无需拥有本地存储。这确实凸显了 DPU 的重要性，因为人们需要管理每台服务器获得的存储量，而 DPU 提供了一个终端节点来在服务器中执行该配置和管理。

最后

这是一项非常酷的技术，我们希望能向您展示更多。从循环中删除传统服务器的能力很诱人，尤其是使用 DPU。希望我们能够在 2022 年做到。请继续关注今年的结束。
