浅谈 Kioxia 铠侠 eMMC 支援 pSLC mode 与注意事项 | 潇湘君

到底 Kioxia e-MMC 是否可以支援 pSLC mode 呢?
答案是可以的，增强模式 (The enhanced mode) 已在 JEDEC MMC 的规范中定义了，Kioxia e-MMC 产品的增强模式是支持 pSLC mode，增强的分区大小 (Enhanced partition size) 可以由客户安排。

e-MMC 遵循的 JEDEC 版本与规范在哪裡下载呢?
潇湘君 给您提供下载链接：e-MMC (5.1) JESD84-B51. 或 您可以在 本站点下载：click here.

根据 e-MMC 的 Spec. (JESD84-B51.pdf)，已有描述在 User Data Area 中，有一块区域 (Enhanced User Data Area) 可配置为 pSLC，但是限制为一次性 (one-time programmable)。

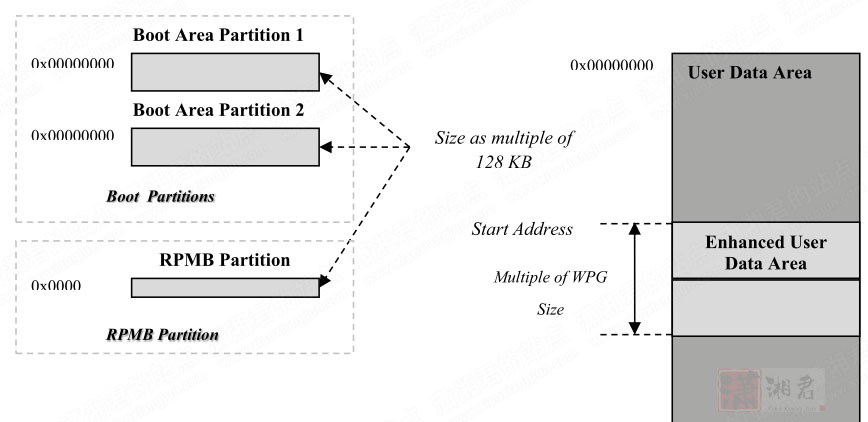

这里截取规格书上的分区结构:

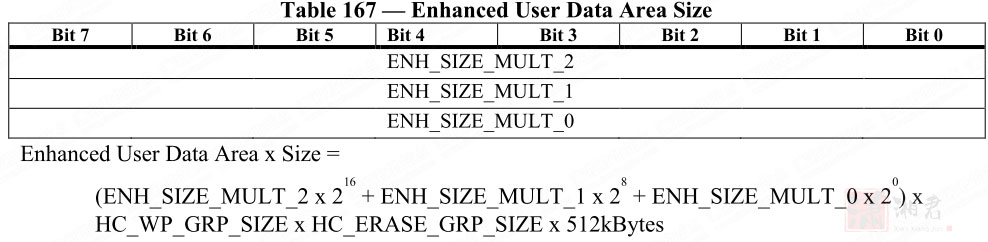

对于这区域的大小设置，规格书上的说明如下:

为了让大家更清楚的了解，这边举一个 Kioxia 8GB e-MMC (THGBMUG6C1LBAIL) 做说明:
原始容量:

如果整块区域都设置成 pSLC mode ( 开启增强模式 )，此时 e-MMC 的容量计算如下:

Enhanced User Data Area x Size = (ENH_SIZE_MULT_2 x 2^16 + ENH_SIZE_MULT_1 x 2^8 + ENH_SIZE_MULT_0 x 2^0) x HC_WP_GRP_SIZE x HC_ERASE_GRP_SIZE x 512kBytes

= (0*2^16+3*2^8+164*2^0)*1*8*512*1024B=3,909,091,328 Bytes

亦即会是原始容量的一半。

如果您喜欢我的内容并且想转载它，请您注明出处 潇湘君 .如果您对Kioxia的eMMC 及 SSD产品有项目需求，可以查看我的主页联系方式，我会给您提供专业的服务与支持！
